PicoScope 3000 混合信号示波器介绍:PicoScope3203D/3204D/3205D/3206D/3403D/3404D/3405D/3406D系列 USB 供电的 PC 示波器体积小、重量轻、便携,可以轻松放入笔记本电脑包中,同时提供一系列高性能规格。提供 2 或 4 个模拟通道和一个内置函数/任意波形发生器。系列混合信号示波器包括 16 个数字输入,因此您可以同时查看数字
品牌 | 其他品牌 | 产地类别 | 进口 |
---|---|---|---|
类型 | 数字存储示波器 | 应用领域 | 能源,电子 |
PicoScope 3000 混合信号示波器介绍:
PicoScope3203D/3204D/3205D/3206D/3403D/3404D/ 3405D/3406D系列 USB 供电的 PC 示波器体积小、重量轻、便携,可以轻松放入笔记本电脑包中,同时提供一系列高性能规格。提供 2 或 4 个模拟通道和一个内置函数/任意波形发生器。系列混合信号示波器包括 16 个数字输入,因此您可以同时查看数字和模拟信号。
数字输入可以单独显示,也可以在命名组中显示,二进制、十进制或十六进制值显示在总线式显示器中。可以为每个 8 位输入端口定义一个从 –5 V 到 +5 V 的单独逻辑阈值。数字触发器可以通过任何位模式与任何输入上的可选转换相结合来激活。可以在模拟或数字输入通道或两者上设置高级逻辑触发,以启用复杂的混合信号触发。
200 MHz 模拟带宽
1 GS/s 实时采样
512 毫秒缓冲存储器
每秒 100,000 个波形
16 通道逻辑分析仪(MSO 型号)
任意波形发生器
USB 3.0 已连接并通电
串行解码和模板测试作为标准
Windows、Linux 和 Mac 软件
在*进的 PicoScope 6 软件的支持下,这些设备为许多应用提供了理想的、具有成本效益的软件包,包括嵌入式系统设计、研究、测试、教育、服务和维修。
高带宽和采样率
尽管尺寸紧凑且成本低廉,但带宽高达 200 MHz 时的性能丝毫不受影响。该带宽与高达 1 GS/s 的实时采样率相匹配,可以详细显示高频。对于重复信号,使用等效时间采样 (ETS) 模式可将最大有效采样率提升至 10 GS/s。
其他示波器具有较高的最大采样率,但如果没有深存储器,它们就无法长时间维持这些采样率。PicoScope 3000 系列提供高达 5.12 亿个样本的存储深度,比该价格范围内的任何其他示波器都多,这使 PicoScope 3406D MSO 能够以 1 GS/s 的速度一直采样到 50 ms/div(500 ms 总捕获时间)。
管理所有这些数据需要一些强大的工具。有一组缩放按钮,加上一个概览窗口,您只需用鼠标或触摸屏拖动即可缩放和重新定位显示。几百万的缩放因子是可能的。波形缓冲器、模板限制测试、串行解码和硬件加速等其他工具与深存储器配合使用,使 PicoScope 3000 系列成为市场上功能*大的示波器之一。
混合信号能力/逻辑分析仪
PicoScope 3000D 系列混合信号示波器包括 16 个数字输入,因此您可以同时查看数字和模拟信号。
数字输入可以单独显示,也可以在命名组中显示,二进制、十进制或十六进制值显示在总线式显示器中。可以为每个 8 位输入端口定义一个从 –5 V 到 +5 V 的单独逻辑阈值。数字触发器可以通过任何位模式与任何输入上的可选转换相结合来激活。可以在模拟或数字输入通道或两者上设置高级逻辑触发,以启用复杂的混合信号触发。
数字输入为串行解码选项带来了额外的动力。您可以同时解码所有模拟和数字通道上的串行数据,从而为您提供多达 20 个数据通道。例如,您可以同时解码多个 SPI、I²C、CAN 总线、LIN 总线和 FlexRay 信号!
应用说明: 使用 PicoScope 混合信号示波器调试 I²C 总线
串行总线解码和协议分析
PicoScope 可以解码1-Wire、ARINC 429、CAN 和 CAN FD、BroadR-Reach (100BASE-T1)、 DALI、DCC、DMX512、以太网 10Base-T 和 100Base-TX、FlexRay、I²C、I²S、LIN、PS/2 , Manchester , MIL-STD-1553 (beta), MODBUS , SENT , SPI , UART (RS-232 / RS-422 / RS-485)和 USB 1.1 协议数据作为标准,更多协议正在开发中,并在未来免费软件升级。
图形格式以数据总线时序格式显示解码数据(十六进制、二进制、十进制或 ASCII),位于公共时间轴上的波形下方,错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。
表格格式显示解码帧的列表,包括数据和所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧或搜索具有属性的帧。统计选项显示有关物理层的更多详细信息,例如帧时间和电压电平。PicoScope 还可以导入电子表格以将数据解码为用户定义的文本字符串。
有关串行总线解码和协议分析的更多信息 - 概述 >>
任意波形和函数发生器
所有 PicoScope 3000D 单元的前面板上都有一个内置函数发生器(正弦波、方波、三角波、直流电平、白噪声、PRBS 等)。PicoScope 3000D MSO 型号的后面板上有连接器。
除了设置电平、偏移和频率的基本控件外,更高级的控件还允许您扫描一系列频率。结合频谱峰值保持选项,这成为测试放大器和滤波器响应的强大工具。
触发工具允许在满足各种条件(例如示波器触发或模板限制测试失败)时输出一个或多个周期的波形。
还包括一个 14 位 80 MS/s 任意波形发生器 (AWG)。可以使用内置 AWG 编辑器创建或编辑 AWG 波形,从示波器轨迹导入或从电子表格加载。
有关任意波形发生器 (AWG) 的更多信息 >>
FFT频谱分析仪
频谱视图绘制幅度与频率的关系图,非常适合查找信号中的噪声、串扰或失真。PicoScope 中的频谱分析仪属于快速傅里叶变换 (FFT) 类型,与传统的扫频频谱分析仪不同,它可以显示单个非重复波形的频谱。
的设置让您可以控制频谱带的数量(FFT bin)、窗口类型、缩放(包括对数/对数)和显示模式(瞬时、平均或峰值保持)。
您可以在相同数据的示波器视图旁边显示多个频谱视图。可以将一组全面的自动频域测量添加到显示中,包括 THD、THD+N、SNR、SINAD 和 IMD。可以将模板限制测试应用于频谱,您甚至可以同时使用 AWG 和频谱模式来执行扫频标量网络分析。
有关频谱分析仪的更多信息 >>
信号完整性
大多数示波器都是按价格构建的。PicoScopes 是按照规范构建的。
精心的前端设计和屏蔽可降低噪声、串扰和谐波失真。多年的示波器设计经验体现在改进的带宽平坦度和低失真方面。
我们为我们产品的动态性能感到自豪,与大多数示波器制造商不同,我们会详细发布我们的 规格。结果很简单:当您探测电路时,您可以信任您在屏幕上看到的波形。
USB 连接
USB 连接不仅可以实现高速数据采集和传输,还可以让您在现场快速轻松地打印、复制、保存和通过电子邮件发送数据。USB 供电消除了携带笨重外部电源的需要,使该套件对于移动中的工程师来说更加便携。
PicoScope 3000 系列示波器具有 SuperSpeed USB 3.0 连接,使已经优化的数据传输过程和波形更新速率更快。USB 3.0 连接的其他好处包括在使用 SDK 时更快地保存波形和更快的无间隙连续流式传输(高达 125 MS/s),同时示波器仍向后兼容旧的 USB 系统。
带 16 通道逻辑分析仪的 200 MHz USB 3.0 示波器
高级数字触发
大多数数字示波器仍然使用基于比较器的模拟触发架构。这会导致无法始终校准的时间和幅度误差,并且通常会限制高带宽下的触发灵敏度。
1991 年,Pico *使用实际数字化数据进行全数字触发。这种技术减少了触发误差,并允许我们的示波器触发最小的信号,即使是在全带宽。可以以高精度和分辨率设置触发电平和滞后。
数字触发提供的减少的重新启动延迟以及分段存储器允许每微秒捕获一个新波形,直到缓冲区已满。
PicoScope 3000 系列提供了一套行业的高级触发器,包括脉冲宽度、窗口和压差。此外,逻辑触发允许您在 16 个数字输入中的任何一个或所有与用户定义的模式匹配时触发示波器。
有关触发器的更多信息,高级 >>
硬件加速引擎 (HAL3)
当您启用深存储器时,有些示波器会遇到困难;屏幕更新速度变慢,控件变得无响应。PicoScope 3000 系列通过在示波器内部使用专用硬件加速引擎避免了这一限制。其大规模并行设计有效地创建了要在 PC 屏幕上显示的波形图像,并允许每秒连续捕获并显示到屏幕上超过 4.4 亿个样本。PicoScope 示波器比基于 PC 和台式的竞争示波器更好地管理深存储器。
PicoScope 3000 系列配备了第三代硬件加速 (HAL3)。这加快了示波器操作的速度,例如允许每秒超过 100 000 个波形的波形更新率和分段存储器/快速触发模式。硬件加速引擎可确保消除有关 USB 连接或 PC 处理器性能成为瓶颈的任何担忧。
每秒 100,000 个波形
余辉模式在同一视图上快速叠加多个波形,较旧的波形以更亮的颜色绘制更频繁或更新的波形。这模拟了传统模拟示波器的荧光显示,可用于显示和解释复杂的模拟信号,例如视频波形和模拟调制信号。
有关颜色持久性模式的更多信息 >>
硬件加速 (HAL3) 允许在快速余辉模式下高达每秒 100,000 次的波形更新率 - 允许您每秒收集数千个波形,以便快速发现毛刺并观察抖动。
更多关于快速模式的信息>>
波形缓冲器和导航器

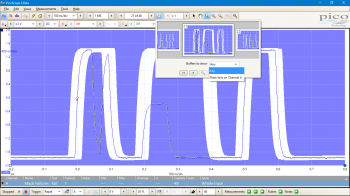

曾经在波形上发现过故障,但是当您停止示波器时它已经消失了?使用 PicoScope,您不再需要担心丢失毛刺或其他瞬态事件。PicoScope 可以将最后一万个示波器或频谱波形存储在其圆形波形缓冲区中。
缓冲区导航器提供了一种在波形中导航和搜索的有效方式,有效地让您时光倒流。模板限制测试等工具也可用于扫描缓冲区中的每个波形,以查找模板违规情况。
有关波形缓冲器的更多信息 >>
深度测量™
一个波形,数百万次测量。
波形脉冲和周期的测量是验证电气和电子设备性能的关键。
DeepMeasure 可自动测量重要的波形参数,例如脉冲宽度、上升时间和电压。每次触发采集最多可显示一百万个周期。结果可以很容易地与波形显示进行分类、分析和关联。
有关 DeepMeasure 的更多信息 >>
模板极限测试
模板限制测试允许您将实时信号与已知的良好信号进行比较,专为生产和调试环境而设计。只需捕获一个已知的良好信号,在其周围画一个遮罩,然后连接被测系统。PicoScope 将检查模板违规并执行通过/失败测试,捕获间歇性毛刺,并可以在测量窗口中显示失败计数和其他统计数据。
有关模板极限测试的更多信息 >>
警报
可以对 PicoScope 进行编程以在某些事件发生时执行操作。
可以触发警报的事件包括掩码限制失败、触发事件和缓冲区已满。
PicoScope 可以执行的操作包括保存文件、播放声音、执行程序或触发信号发生器/AWG。
警报与模板限制测试相结合,有助于创建功能强大且省时的波形监控工具。捕获已知的良好信号,在其周围自动生成掩码,然后使用警报自动保存任何不符合规范的波形(带有时间/日期戳)。
标配功能
购买 PicoScope 不像从其他示波器公司购买,可选的附加产品会大大提高价格。使用我们的示波器,价格中包含串行解码、模板限制测试、高级数学通道、分段存储器和信号发生器等功能。
为了保护您的投资,示波器内的 PC 软件和固件都可以更新。Pico Technology 通过软件下载免费提供新功能的历史悠久。与该领域的许多其他公司不同,我们年复一年地兑现我们对未来改进的承诺。我们产品的用户通过成为终身客户并经常向他们的同事推荐我们来奖励我们
PicoScope 3000 系列示波器软件
高级显示
PicoScope 软件几乎将所有显示区域都用于波形。这可确保一次看到最大数量的数据。与传统的台式示波器相比,可视区域更大且分辨率更高。
借助大显示区域,您还可以创建可自定义的分屏显示,并同时查看多个通道或同一信号的不同视图。如示例所示,该软件甚至可以同时显示多个示波器和频谱分析仪轨迹。此外,显示的每个波形都可以使用单独的缩放、平移和过滤器设置,以实现最大的灵活性。
PicoScope 软件可以通过鼠标、触摸屏或键盘快捷键进行控制。
数学通道和过滤器
在许多示波器上,波形数学仅意味着简单的计算,例如 A + B。对于 PicoScope,它意味着更多、更多。
使用 PicoScope 6,您可以选择简单的函数,例如加法和求逆,或打开方程编辑器来创建涉及滤波器(低通、高通、带通和带阻滤波器)、三角函数、指数、对数、统计、积分和导数的复杂函数。
波形数学还允许您将实时信号与历史峰值、平均或滤波波形一起绘制。
您还可以使用数学通道来揭示复杂信号中的新细节。一个例子是绘制信号随时间变化的占空比或频率。
更多关于数学频道的信息>>
PicoScope 示波器软件中的定制探头
自定义探头功能允许您校正连接到示波器的探头、传感器或换能器中的增益、衰减、偏移和非线性。这可用于缩放电流探头的输出,以便正确显示安培数。更高级的用途是使用表格查找功能来缩放非线性温度传感器的输出。
包括标准 Pico 提供的示波器探头和电流钳的定义。可以保存用户创建的探针供以后使用。
有关 PicoScope 示波器软件中定制探头的更多信息 >>
示波器软件开发套件 (SDK)
除了 PicoScope 应用软件之外,PicoScope 软件开发套件 (SDK) 也是免费提供的。
SDK 允许您编写自己的软件,并包括适用于 Windows、macOS和Linux的驱动程序(包括Raspberry Pi和Beaglebone的测试版)。
托管在Pico Technology GitHub页面上的示例代码展示了如何连接第三方软件包,例如 Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB 以及编程语言,包括:
C
C++
C#
Visual Basic .NET
驱动程序支持 USB 数据流,这种 捕获大小仅受可用 PC 存储的限制。流模式下的采样率取决于 PC 规格、产品规格和应用程序加载。
有关软件开发工具包 (SDK) 的更多信息 >>
<iframe allowfullscreen="" class="video_youtube" data-query="" data-video-id="xL3E04kw2l8" data-video-thumbnail="https://img.youtube.com/vi/xL3E04kw2l8/0.jpg" data-video-type="youtube" height="240" mozallowfullscreen="" src="https://www.youtube.com/embed/xL3E04kw2l8?rel=0&wmode=opaque&hd=1" webkitallowfullscreen="" width="360" style="box-sizing: border-box;">iframe>
强大的工具提供
无尽的选择
您的 PicoScope 提供了许多强大的工具来帮助您获取和分析波形。虽然这些工具可以单独使用,但 PicoScope 的真正强大之处在于它们被设计成协同工作的方式。
例如,快速触发模式允许您在几毫秒内收集 10 000 个波形,它们之间的死区时间最短。手动搜索这些波形会很耗时,因此只需选择一个您满意的波形,然后让模板工具为您扫描即可。完成后,测量将告诉您有多少失败,并且缓冲区导航器允许您隐藏好的波形并只显示有问题的波形。该视频向您展示了如何操作。
也许相反,您想将不断变化的占空比绘制为图表?如何从 AWG 输出波形并在满足触发条件时自动将波形保存到磁盘?凭借 PicoScope 的强大功能,可能性几乎是无限的。要了解有关 PicoScope 软件功能的更多信息,请访问我们的 PC 示波器A到 Z。
现在有了 PicoLog Cloud ®

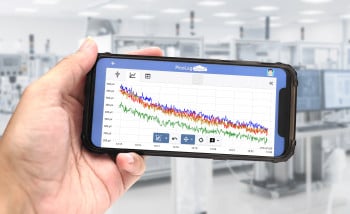

PicoLog Cloud建立在 PicoLog 6 久经考验的设计之上,是一种免费升级,可将您的 PicoScope 用作数据记录器。这款功能强大且灵活的数据采集软件允许您收集、操作、分析、显示和导出数据。
PicoLog 6 让您只需点击几下鼠标即可设置记录仪并开始记录,无论您的数据记录经验水平如何。开始捕获很简单:插入示波器,添加通道,按记录 ,您正在记录!
PicoLog Cloud 允许所有当前的 Pico 数据记录器和实时示波器将数据直接捕获到我们新的免费云服务,并且可以通过链接到世界任何地方的 PC、手机或平板电脑上的任何浏览器进行共享。此外,还可以使用 API 将实时捕获数据从云传输到第三方数据库或程序。
PicoScope 3000 系列示波器规格
示波器 — 垂直(模拟输入) | ||||||||
---|---|---|---|---|---|---|---|---|
PicoScope 型号 | 3203D & MSO | 3204D 和 MSO | 3205D & MSO | 3206D & MSO | 3403D & MSO | 3404D 和 MSO | 3405D & MSO | 3406D & MSO |
输入通道 | 2通道,BNC单端 | 4通道,BNC单端 | ||||||
带宽 (−3 dB) | 50兆赫 | 70兆赫 | 100兆赫 | 200兆赫 | 50兆赫 | 70兆赫 | 100兆赫 | 200兆赫 |
上升时间(计算) | 7.0 纳秒 | 5.0 纳秒 | 3.5 纳秒 | 1.75 纳秒 | 7.0 纳秒 | 5.0 纳秒 | 3.5 纳秒 | 1.75 纳秒 |
硬件带宽限制器 | 可切换,20 MHz | |||||||
垂直分辨率 | 8 位 | |||||||
输入范围 | ±20 mV 至 ±20 V 满量程,10 个量程 | |||||||
输入灵敏度 | 4 mV/div 至 4 V/div,10 个垂直分区 | |||||||
输入耦合 | 交流/直流,可编程 | |||||||
输入特性 | 1 MΩ ±1%,与 14 pF ±1 pF 并联 | |||||||
直流精度 | ±3% 满量程 ±200 μV | |||||||
模拟偏移范围 (垂直位置调整) | ±250 mV(20 mV、50 mV、100 mV、200 mV 范围) ±2.5 V(500 mV、1 V、2 V 范围) ±20 V(5 V、10 V、20 V 范围) | |||||||
偏移调整精度 | ±1% 的偏移设置,额外的 DC 精度 | |||||||
过压保护 | ±100 V(直流 + 交流峰值) |
示波器 — 垂直(数字输入,仅限 MSO) | ||||||||
---|---|---|---|---|---|---|---|---|
输入通道 | 16 个通道(2 个端口,每个端口 8 个通道) | |||||||
输入连接器 | 2.54 毫米间距,10 x 2 路连接器 | |||||||
最大输入频率 | 100 兆赫(200 兆比特/秒) | |||||||
最小可检测脉冲宽度 | 5 纳秒 | |||||||
通道间偏移 | 2 ns,典型值 | |||||||
最小输入压摆率 | 10 伏/微秒 | |||||||
输入阻抗 | 200 kΩ ±2% ∥ 8 pF ±2 pF | |||||||
输入动态范围 | ±20 伏 | |||||||
过压保护 | ±50 伏 | |||||||
数字阈值范围 | ±5V | |||||||
阈值分组 | 两个独立的阈值控制:D0...D7 和 D8...D15 | |||||||
阈值选择 | TTL、CMOS、ECL、PECL、用户自定义 | |||||||
阈值精度 | < ±350 mV(包括滞后) | |||||||
滞后 | < ±250 毫伏 | |||||||
最小输入电压摆幅 | 500 毫伏峰峰值 |
示波器 — 水平 | ||||||||
---|---|---|---|---|---|---|---|---|
PicoScope 型号 | 3203D & MSO | 3204D 和 MSO | 3205D & MSO | 3206D & MSO | 3403D & MSO | 3404D 和 MSO | 3405D & MSO | 3406D & MSO |
最大采样率(实时) | 1 GS/s(1 个模拟通道) | |||||||
最大有效采样率(重复信号)** | 2.5 GS/秒 | 5 GS/秒 | 10 GS/秒 | 2.5 GS/秒 | 5 GS/秒 | 10 GS/秒 | ||
最大采样率 (连续流模式) | PicoScope 软件中为 17 MS/s 使用提供的 SDK 时为 125 MS/s(取决于 PC) | |||||||
最大捕获率 | 100,000 个波形/秒(取决于 PC) | |||||||
时基范围 | 1 ns/div 至 5000 s/div | 500 ps/div 至 5000 s/div | 1 ns/div 至 5000 s/div | 500 ps/div 至 5000 s/div | ||||
缓冲存储器 | 64 毫秒 | 128 毫秒 | 256 毫秒 | 512 毫秒 | 64 毫秒 | 128 毫秒 | 256 毫秒 | 512 毫秒 |
缓冲存储器(流) | PicoScope 软件中的 100 MS。 使用提供的 SDK 时最多可用的 PC 内存。 | |||||||
最大缓冲区段 | 10 000 在 PicoScope 软件中 | |||||||
130 000 使用 SDK | 250 000 使用 SDK | 500 000 使用 SDK | 1 000 000 使用 SDK | 130 000 使用 SDK | 250 000 使用 SDK | 500 000 使用 SDK | 1 000 000 使用 SDK | |
时基精度 | ±50 ppm | ±2 ppm | ±50 ppm | ±2 ppm | ||||
每年的时基漂移 | ±5 ppm | ±1 ppm | ±5 ppm | ±1 ppm | ||||
样本抖动 | 3 ps RMS 典型值 | |||||||
ADC 采样 | 在所有启用的通道上同时 |
* 一个数字端口包含 8 个数字通道,D0–7 或 D8–15
** 仅通道 A 上的 ETS 模式
动态性能(典型) | ||||||||
---|---|---|---|---|---|---|---|---|
PicoScope 型号 | 3203D & MSO | 3204D 和 MSO | 3205D & MSO | 3206D & MSO | 3403D & MSO | 3404D 和 MSO | 3405D & MSO | 3406D & MSO |
相声 | 优于 400:1 直至全带宽(等电压范围) | |||||||
谐波失真 | < −50 dB,100 kHz 满量程输入 | |||||||
SFDR | 100 kHz 满量程输入时典型值为 52 dB (±20 mV 范围除外:44 dB) | |||||||
噪音 | 110µV 有效值 | 160µV 有效值 | 110µV 有效值 | 160µV 有效值 | ||||
(典型值,在 ±20 mV 范围内) | ||||||||
带宽平坦度 | +0.3 dB, -3 dB 从直流到全带宽,典型值 |
触发 - 一般 | ||||||||
---|---|---|---|---|---|---|---|---|
资源 | 模拟通道、EXT 触发(非 MSO)、数字通道(仅限 MSO) | |||||||
触发模式 | 无、自动、重复、单次、快速(分段记忆) | |||||||
最大预触发捕获 | 高达 100% 的捕获大小 | |||||||
最大后触发延迟 | 多达 40 亿个样本(可在 1 个样本步骤中选择) | |||||||
触发重装时间 | < 0.7 µs,1 GS/s 采样率 | |||||||
最大触发率 | 在 1 GS/s 采样率下,6 ms 突发中最多 10,000 个波形,典型值 |
触发 – 模拟通道 | ||||||||
---|---|---|---|---|---|---|---|---|
高级触发器 | 边沿、窗口、脉冲宽度、窗口脉冲宽度、dropout、窗口dropout、间隔、逻辑、欠幅脉冲 | |||||||
触发类型(ETS 模式) | 上升沿、下降沿(仅限 Ch A) | |||||||
触发灵敏度 | 数字触发提供 1 LSB 精度,直至示波器的全带宽 | |||||||
触发灵敏度(ETS 模式) | 10 mV pp 典型值(全带宽) |
触发 – EXT 触发输入,不是 MSO 型号 | ||||||||
---|---|---|---|---|---|---|---|---|
连接器类型 | 前面板 BNC | |||||||
高级触发器 | 边沿、脉宽、压差、间隔、逻辑 | |||||||
输入特性 | 1兆欧|| 14 pF | |||||||
带宽 | 50兆赫 | 70兆赫 | 100兆赫 | 200兆赫 | 50兆赫 | 70兆赫 | 100兆赫 | 200兆赫 |
阈值范围 | ±5V | |||||||
耦合 | 直流 | |||||||
过压保护 | ±100 V(直流 + 交流峰值) |
触发 – 数字通道,仅限 MSO 型号 | ||||||
---|---|---|---|---|---|---|
资源 | D0 至 D15 | |||||
触发器类型 | 图案、边沿、组合图案和边沿、脉冲宽度、辍学、间隔、逻辑 |
函数发生器 | ||||||||
---|---|---|---|---|---|---|---|---|
标准输出信号 | 正弦波、方波、三角波、直流电压、斜坡、sinc、高斯、半正弦波、白噪声、PRBS | |||||||
标准信号频率 | 直流至 1 MHz | |||||||
扫描模式 | 上、下、双,具有可选择的开始/停止频率和增量 | |||||||
触发 | 自由运行,或从 1 到 10 亿个计数波形周期或频率扫描。从示波器触发或手动触发。 | |||||||
输出频率精度 | 作为示波器 | |||||||
输出频率分辨率 | < 0.01 赫兹 | |||||||
输出电压范围 | ±2V | |||||||
输出电压调整 | 信号幅度和偏移在整个 ±2 V 范围内以大约 1 mV 步长可调 | |||||||
幅度平坦度 | < 0.5 dB 至 1 MHz 典型值 | |||||||
直流精度 | 满量程的 ±1% | |||||||
SFDR | > 60 dB 10 kHz 满量程正弦波 | |||||||
输出阻抗 | 600Ω | |||||||
连接器类型 | 前面板 BNC(非 MSO 型号) 后面板 BNC(MSO 型号) | |||||||
过压保护 | ±20 伏 |
任意波形发生器 | ||||||||
---|---|---|---|---|---|---|---|---|
更新率 | 20 毫秒/秒 | |||||||
缓冲区大小 | 32 kS | |||||||
解决 | 12 位(输出步长约为 1 mV) | |||||||
带宽 | > 1兆赫 | |||||||
上升时间(10% 至 90%) | < 120 纳秒 |
作为函数发生器的其他 AWG 规格
探头补偿输出 | |||
---|---|---|---|
阻抗 | 600Ω | ||
频率 | 1kHz | ||
等级 | 2 V 峰峰值,典型值 |
频谱分析仪 | |
---|---|
频率范围 | DC 至示波器的最大带宽 |
显示模式 | 幅度、峰值保持、平均值 |
X轴 | 线性或对数 10 |
Y轴 | 对数(dbV、dBu、dBm、任意)或线性(伏特) |
窗口函数 | 矩形、高斯、三角形、、平顶 |
FFT点数_ | 可选择 128 至 100 万的 2 次方 |
数学频道 | |
---|---|
一般功能 | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh , cosh, tanh, 导数, 积分, 延迟 |
过滤功能 | 低通、高通、带阻、带通 |
绘图功能 | 频率、占空比 |
多波形功能 | 最小值、最大值、平均值、峰值 |
操作数 | 所有模拟和数字输入通道、参考波形、时间、常数、pi |
自动测量(仅限模拟通道) | |
---|---|
示波器模式 | AC RMS、真 RMS、周期时间、DC 平均值、占空比、下降率、下降时间、频率、高脉冲宽度、低脉冲宽度、最大值、最小值、峰峰值、上升时间、上升速率 |
频谱模式 | 峰值频率、峰值幅度、峰值平均幅度、总功率、THD %、THD dB、THD+N、SFDR、SINAD、SNR、IMD |
统计数据 | 最小值、最大值、平均值、标准差 |
串行解码 | |
---|---|
协议 | 1-Wire、ARINC 429、CAN、CAN FD、DALI、DCC、DMX512、以太网(10BaseT、100BaseTX)、FlexRay、I²C、I²S、LIN、曼彻斯特、MODBUS、PS/2、SENT、SPI、UART/RS-232 , USB 1.0 |
模板极限测试 | |
---|---|
统计数据 | 通过/失败、失败计数、总计数 |
展示 | |
---|---|
插值 | 线性或 sin(x)/x |
持久模式 | 数字色彩、模拟强度、快速、自定义 |
各种各样的 | |||
---|---|---|---|
输出文件格式 | BMP、CSV、GIF、JPEG、MATLAB 4、PDF、PNG、PSDATA、PSSETTINGS、TXT | ||
输出功能 | 复制到剪贴板,打印 |
软件 | ||
---|---|---|
视窗软件 | PicoScope for Windows 软件开发套件 (SDK) 推荐 Windows 7、8 或 10 (阅读更多) | |
macOS 软件 | 适用于 macOS 的 PicoScope(测试版:功能列表) 软件开发套件 (SDK) 操作系统版本:请参阅发行说明 | |
Linux 软件 | PicoScope for Linux(测试版:功能列表) 软件开发工具包 (SDK)有关支持的发行版的详细信息, 请参阅Linux 软件和驱动程序 | |
语言 | 中文(简体)、中文(繁体)、捷克语、丹麦语、荷兰语、英语、芬兰语、法语、德语、希腊语、匈牙利语、意大利语、日语、韩语、挪威语、波兰语、葡萄牙语、罗马尼亚语、俄语、西班牙语、瑞典语、土耳其语 |
物理规格 | |||
---|---|---|---|
方面 | 190 毫米 x 170 毫米 x 40 毫米(包括连接器) | ||
重量 | < 0.5 公斤 | ||
温度范围 | 工作:0 °C 至 40 °C(15 °C 至 30 °C 用于规定精度)。 储存:–20 °C 至 60 °C | ||
湿度范围 | 运行:5% RH 至 80% RH 无冷凝。 存储:5% RH 至 95% RH 无冷凝 | ||
海拔范围 | 高达 2000 米 | ||
污染程度 | 2 |
一般的 | |||
---|---|---|---|
包装内容 | PicoScope 3000D 系列示波器 2 或 4 个可切换 10:1/1:1 示波器探头 快速入门指南 USB 3.0 电缆 交流电源适配器(仅限 4 通道型号) TA136 数字电缆(仅限 MSO) 2 × TA139 10 个逻辑测试夹(仅限 MSO) | ||
电脑连接 | USB 3.0 SuperSpeed(兼容 USB 2.0) | ||
电源要求 | 由一个 USB 3.0 端口或两个 USB 2.0 端口供电。 4 通道型号:随附 AC 适配器,用于提供小于 1200 mA 的 USB 端口 | ||
安全认证 | 根据 EN 61010-1:2010 设计 | ||
EMC 认证 | 根据 EN 61326-1:2006 和 FCC Part 15 Subpart B 测试 | ||
环境认证 | 符合 RoHS 和 WEEE |
